脉冲电阻器负载、功率和电压降额,选型分析

Views: 59

本文讨论了关键的电阻脉冲负载、功率和电压降额参数,这些参数对于正确选择指南和可靠运行这些无源元件非常重要。

脉冲电阻器负载、功率和电压降额,选型分析

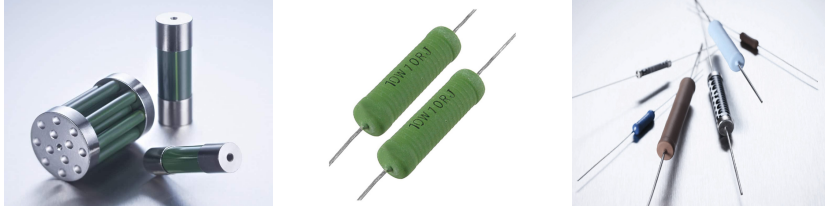

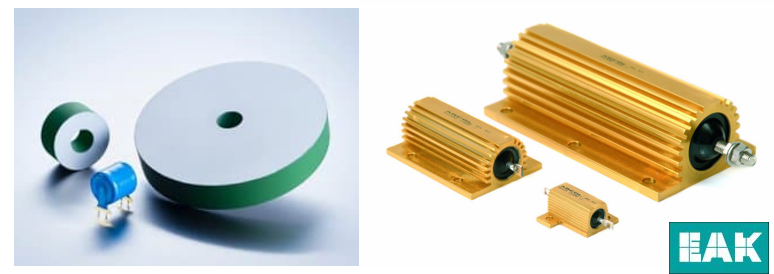

EAK脉冲负载

脉冲电阻器负载、功率和电压降额,选型分析

在许多应用中,电阻器将承受脉冲负载。我们区分周期性/重复性负载和脉冲序列;一方面,脉冲以一定频率重复,另一方面,在电阻器恢复其原始环境温度的长时间后,可能会发生重复。


周期性脉冲负载

脉冲电阻器负载、功率和电压降额,选型分析

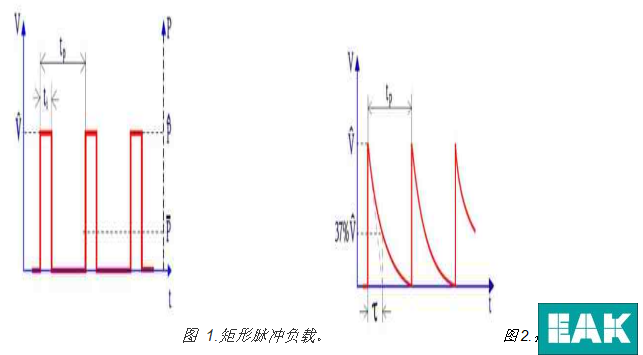

图 1.矩形脉冲负载。图2.指数脉冲负载。

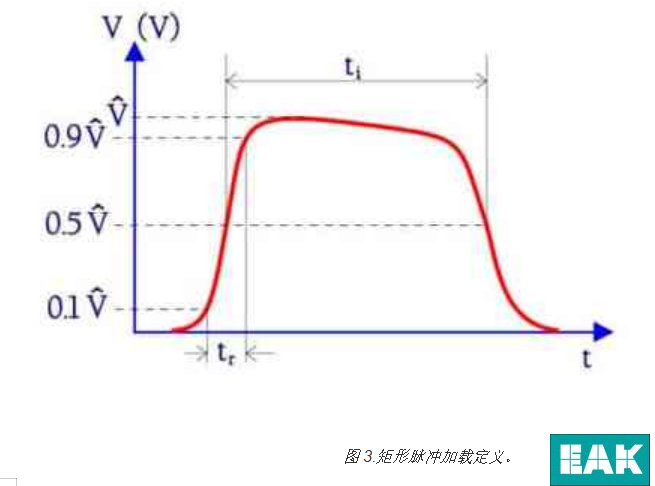

图 1.和 2.显示两种典型的脉冲类型,矩形脉冲和指数脉冲。理论上的方形脉冲在实践中具有倾斜的前缘和后缘。方波的时间和电压的定义如图3所示。
定义见图 1.、图 2。3.,以下一般条件适用。

脉冲电阻器负载、功率和电压降额,选型分析

功率负载方程 [1]
这里:PT= 环境温度下的允许功率 T
P ̄= 脉冲序列中的平均功率。
1/吨p= 脉冲重复频率。
吨我= 脉冲宽度 t2– 吨1.
R = 额定电阻。
V = 瞬时电压。
吨r= 上升时间(图 3)

脉冲电阻器负载、功率和电压降额,选型分析

对于矩形脉冲,以下公式适用:

脉冲电阻器负载、功率和电压降额,选型分析

矩形脉冲负载功率方程 [2]

脉冲电阻器负载、功率和电压降额,选型分析

指数脉冲负载功率方程 [3]

脉冲电阻器负载、功率和电压降额,选型分析

在这方面,有人谈到
1.功率过载系数

脉冲电阻器负载、功率和电压降额,选型分析

功率过载系数 [4]
2.电压过载系数

脉冲电阻器负载、功率和电压降额,选型分析

电压过载系数 [5]
3.电流过载系数

脉冲电阻器负载、功率和电压降额,选型分析

电流过载系数 [6]
图4.显示过载系数 cp和 cu用于碳膜电阻器。

脉冲电阻器负载、功率和电压降额,选型分析

图4.过载系数 cp和 cu与 t我/τw用于碳膜电阻器(根据 IEC 60115)。

单脉冲或脉冲串中的脉冲负载,其允许平均功率如公式[2]或[3]所示,始终必须考虑电压强度。
可能的脉冲负载为 100 PR10 毫秒不允许我们直接应用 1000 PR持续 1 毫秒。后一个脉冲意味着电压高 √10 倍,因为 V=√( P x R)。在一定的电阻值下,可能会导致内部火花。在脉冲功率的建议中,商 Pˆ/PR原则上停止生长,与 C 相同p如图 4 所示。当脉冲长度减小时。另请注意,为功率过载因子 c 选择电压商p,这意味着幂商 Pˆ/PR可以得到(cp)2.
公式[4]、[5]和[6]中的过载因数受电阻材料和结构的限制。例如,绕线电阻器比薄膜电阻器具有更高的抗过载能力,而薄膜电阻器又可能有很大的不同。例如,碳膜比金属膜具有更高的脉冲能力,金属膜取决于膜的厚度。碳膜比具有相应电阻的金属膜厚,因此含有更多的吸热物质。因此,如果金属膜加载了碳膜的最大脉冲,则金属膜中的电流密度将过高。等式[6]。
在厚膜/金属釉电阻器中,其他条件适用。薄膜的导电路径构成了一个由无限多个轨道组成的串联并联网络,该轨道由在弱接触点相互连接的导电粒子组成。这些电阻器的脉冲负载能力通常比金属薄膜的脉冲负载能力差。对于金属含量较高的低电阻值,也可能是这样。

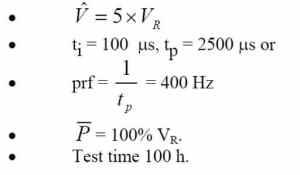

为了验证脉冲能力,IEC 60115 概述了某些标准测试,例如,以下建议数据:

脉冲电阻器负载、功率和电压降额,选型分析
脉冲电阻器负载、功率和电压降额,选型分析

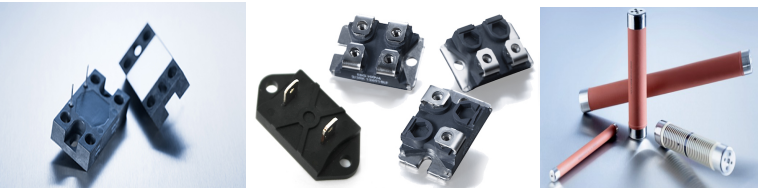

EAK厚膜脉冲电阻


单脉冲


有时需要用单个脉冲加载电阻器(可能会在长时间后重复,以至于可以忽略可能的加热)。IEC 60115附录中概述的某些薄膜电阻器标准化测试为我们提供了一些有用的比较基础知识。定义了两种脉冲形状:1.2/50 和 10/700。这些数字意味着上升时间 tr/脉冲时间 t我根据图 3 中的定义。并以微秒表示。

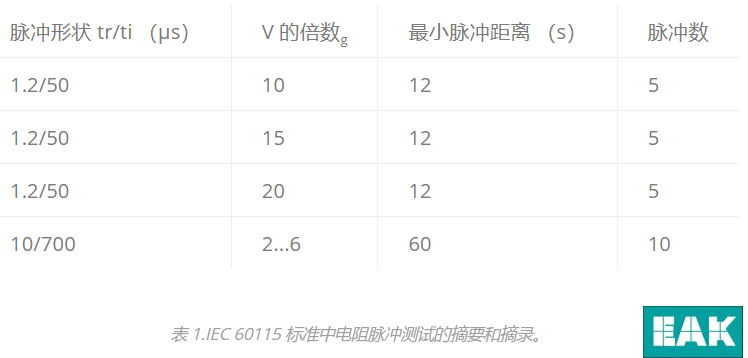

该测试是在连续增加的电压下进行的,以限制电压 V 的倍增表示g直到电阻变化超过指定值,通常是 1000 小时寿命测试期间的最大变化。(极限电压Vg对应于电阻器结构可以承受的最大场强。参见 2 下的图和图例。测试遵循表 1 中的描述。

脉冲电阻器负载、功率和电压降额,选型分析

以下单功率脉冲的比较图可以作为比较不同材料的标准设计的指南,前提是电阻值不会导致过载系数中的电压超过cu(等式 [4])。我们选择持续时间为 10 ms 的功率脉冲作为参考。材料之间的比较给出

脉冲电阻器负载、功率和电压降额,选型分析

但请注意,在较低的电阻范围内,厚膜可能比相应的金属膜对脉冲的抵抗力更大。
如果我们比较施加在某个设计上的不同幅度的功率脉冲的影响,我们会得到

脉冲电阻器负载、功率和电压降额,选型分析

我们再说一遍,所述比率是近似值。必须从制造商的技术信息和图表中读取电阻器设计的推荐脉冲功率 Pˆ,并且必须通过对所选电阻器类型和制造商的测试来验证“可能的”脉冲功率。

功率和电压降额

脉冲电阻器负载、功率和电压降额,选型分析

图5.电压和功率与电阻的关系。

五g= 限制电压。PR= 额定功率

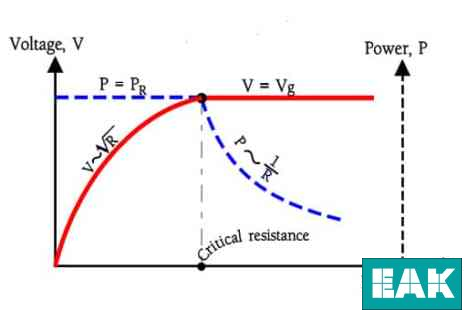

在图 5 中。我们绘制了电压 V 和功率 P 与电阻的关系图。在图的左半部分,幂是恒定的,等于 PR(虚线)。因为 P = V2/R 我们得到 V ∼√R 。通过电阻的线性刻度,我们可以得到弯曲的不间断电压曲线,直到结构无法承受任何更高的场强。我们冒着内部或接地闪络的风险,这可能发生在所谓的限制电压之上, Vg.相应的电阻值称为临界电阻。限制电压在IEC和CECC系统中是标准化的。
在图的右半部分,电压是恒定的,即 V = Vg.功率曲线根据比例 P ~ 1/R 而变化。
在环境温度升高下以额定功率工作的电阻器最终会变得如此温暖,以至于材料无法承受温度。如果我们仍然想在更高的环境温度下使用组件,我们可以降低自发热,即负载,如图 R1-12 所示。这种减少的负载也称为降额。因此,最终,我们到达了温标上的点,尽管功率为零,但材料再次告诉我们我们已经达到了温度极限。

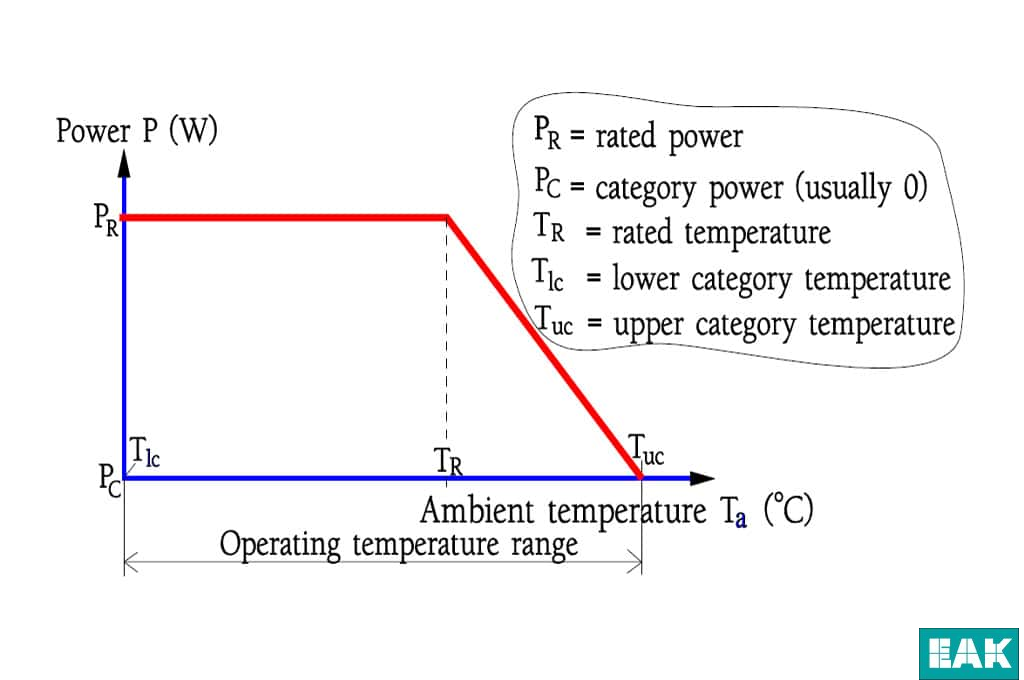

图 6 中定义的不同温度和功率。从IEC标准中获得。然而,曲线的形状在所有标准系统中都是普遍接受的。有时我们可以找到曲线断裂的变体,但基本原理是相同的。在温标上,标准化断点的位置各不相同。最常见的是 70°C。 上类温度,TUC系列,取决于电阻器类型,并根据标准温度进行指定。

脉冲电阻器负载、功率和电压降额,选型分析

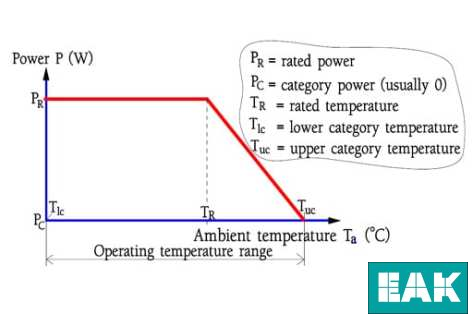

图6.允许电阻功率负载与环境温度的关系

脉冲电阻器负载、功率和电压降额,选型分析
