1000W-2000W-3000W-5000W 铝壳电阻器
50R-100R-500R-1000R 脉冲 充放电电阻
外观及结构:
1. 外观:
a. 电阻器本体表面应光洁,无脏污、裂纹和脱落等现象;
b. 封料填充部分应平整、结实,无松动、脱落等现象;
c. 本体标识应清晰、易识别,且标注准确。
2. 构造:
3.打印方式:电阻器本体上必须打标以下项目:
额定功率,标称阻值、精度及厂商标识。
电气性能
试 验 项 目
试 验 方 法 条 件
性 能 要 求
过载
5 倍额定电压,持续 5 秒钟
△R≤±(1%R+0.05Ω)
可焊性
槽温:235℃±5℃,
浸渍时间:2s±0.5s
湿润引出端的焊料应能自由流动
耐焊接热
槽温:350℃±10℃,
浸入时间:3.5s±0.5s
△R≤±(0.5%R+0.05Ω)
引出端强度
拉力:80N,保持 10s
△R≤±(0.5%R+0.05Ω)
振动
振动频率范围:10~500Hz
振幅:0.75mm 或加速度 98m/s 2(取较小
者),持续时间:6h
△R≤±(0.5%R+0.05Ω)
冲击
加速度 490 m/s 2
脉冲波形:半正弦
波
脉冲持续时间:11ms
三个相互垂直的每个方向上各冲击 3
次,共 18 次。
△R≤±(0.5%R+0.05Ω)
无可见损伤
温度快速变化
-55℃/155℃,五次循环
△R≤±(0.5%R+0.05Ω)
气候顺序
-干热;-循环湿热,试验 Db,第一个
循环;-寒冷;-低气压;-循环湿热,
试验 Db,其余的循环。
△R≤±(2%R+0.1Ω)
稳态湿热
温度:40℃±2℃
相对湿度:90%~95%
试验时间:56 天
△R≤±(2%R+0.1Ω)
70 ℃ 耐 久 性
(加散热片)
试验持续时间:1000h
在 48h,500h 和 1000h 时检查
R≤±(2%R+0.1Ω)

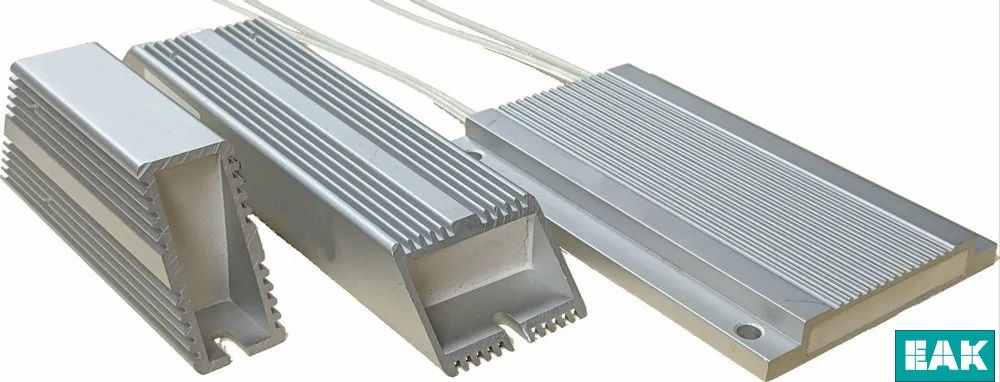

EAK大功率系列电阻器与可选的集成热开关从我们的中档铝外壳紧凑型制动电阻器是电绝缘和小尺寸。它们可以很容易地安装在紧凑的结构中,并特别设计用于承受工业驱动系统中的高脉冲负载。
主要特点:
1.IP 21、IP 33、IP 55、IP 65或视需要而定的高IP级;
2.高脉冲载荷和高振动能力;
3.结构紧凑,表面凉爽;
4.外部无活部件;
5.低噪声水平;
6.低热漂;
7.适合高温焊接或螺栓连接的端子。
本系列的特点:
1.额定功率:50-5000 W,基于25°C自由风压;
2.抗性值:从1Ω到10 KΩ(应要求为10 0 KΩ);
3.温度系数:50、100和400 ppm/°C或视需要;
4.工作温度:-55℃至+225℃;
5.绝缘电阻:>1000 mΩ(500 V 25°C 75%相对湿度);
6.介电强度:>3.0KV 50 Hz 1 min(25°C 75%相对湿度);
7.知识产权保护:IP 21、IP 33、IP 55、IP 65或视需要而定;
8.元素材料:OCR25AL5/CrAlFe/CrNi/CUNI;
9.铅材料:黄铜帽(可用接线线);
10.振动等级:>1.5g。
申请:
1.电容器充放电;
2.平衡电阻器、撬棒;
3.过滤器,电机一般用途,可通过分配获得;
4.变频器的轻型制动、变频驱动及任何其他低功率负载应用。
