EAK正在为电动汽车应用开发创新产品，以满足特定客户的要求。主要重点是确保电动汽车的安全运行。例如，定制开发的厚膜电阻器可确保电动动力总成中 DC-AC 逆变器上的直流母线快速安全地放电。在这篇文章中，来看看以下问题：
究竟什么是厚膜电阻器？
它在哪里使用？
它是如何制作的？
有什么优势？
生产过程是如何运作的？
购买时需要注意什么？
什么是厚膜电阻器？
电阻器根据制造工艺和所用材料进行分类。厚膜技术可实现非常低到非常高的欧姆值。
厚度为 10 μm 的厚膜电阻器比薄膜电阻器厚一千倍。其欧姆范围为 0.05 Ω 至 100 GΩ。这受电阻器几何形状的影响。最高工作温度在 +150 °C 和 +275°C 之间，电压范围高达 200 kV，但当串联连接时，电压范围可能更高。
厚膜电阻器用在哪里？
它们可以很容易地集成到有限的空间中。它们配备了额外的温度传感器，可确保直流母线中电能的可控和安全耗散。
厚膜电阻器用于许多行业。这些包括：
电动汽车
高速列车
航空 航天
医疗技术
输配电（高压直流/智能电网）
发电/可再生能源
储能（电池管理系统）
充电基础设施
工业机械和控制
对于电动汽车，它们用于以下应用，其中包括：
变频器（功率变频器）
电池管理系统（配电）
DC/AC转换器
充电基础设施设备
车载充电器
在选择厚膜电阻器时，设计和确切的参数是根据客户的应用和要求定制的。这意味着它非常适合安装空间，并且可以以最高的功率密度使用优化的组件。
厚膜电阻器是如何制造的？

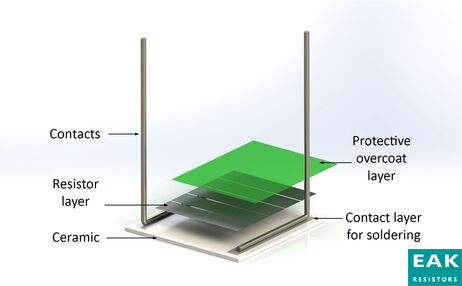

厚膜电阻器由一层金属氧化物膏制成。由于厚膜浆的特殊成分和加工，它是许多应用的理想选择。使用丝网印刷工艺将厚膜浆料涂覆到高质量的陶瓷基材上。这种特殊类型的陶瓷基板可有效耗散热能，从而确保高功率密度。
生产分几个步骤进行：
1.准备原材料，如厚膜浆和陶瓷基板。它们经过检查和清洁，以确保它们没有污染和损坏。电阻膏是根据目标欧姆值选择的。
2. 电阻层可以具有特定的形状和尺寸，使用丝网印刷工艺进行应用。电阻膏的布局、印刷厚度和类型对欧姆值有重大影响。温度系数和其他技术参数主要受所用厚膜浆料和工艺参数的影响。
3.下一步，干燥并烘烤电阻层，将其烧结到陶瓷基板上。在电阻层上印刷含有玻璃的保护层，并烧结。
4.接下来是稳定过程，它固定了最终参数并完成了基本的制造过程。
5.在质量检查和测试阶段，确保厚膜电阻器符合要求的质量和技术规范。
制造过程需要精度和时间来确保最终产品的质量。稳定的生产参数是EAK高质量标准的主要原因。
厚膜电阻器有哪些特点和优点？
1. 性能
厚膜电阻器是高性能元件，因此它们被用于许多电气和电子系统。由于其高性能，它们也是电动汽车的重要组成部分。
2.故障安全设计
可以设计厚膜电阻器，以便在发生故障时中断电路。这样可以保护系统免受重大损坏。其中一个例子是动力总成中的安全部件。
3.温度弹性
另一个优点是它们的高温弹性。这在电动汽车应用中非常重要，因此即使产生大量热量，电阻器也能继续提供高性能。
4.延长使用寿命
它们也非常可靠，使用寿命长。
5.节省空间
最新的厚膜技术兼具高电气负载能力和低空间要求。在电动汽车中，它们可以有效地传导、分配和调节电流。
6.高功率密度
由于其结构设计，它们实现了最高的功率密度。通过非常有效的热连接，大部分散热可以转移到定义的冷却系统中。
7.根据客户规格制造
厚膜电阻器可定制，满足各种客户要求。
8. 多种连接方式
由于连接方式广泛，例如电线、快速接通、焊针连接以及电缆或螺钉触点，因此选项几乎没有限制。
购买厚膜电阻器时需要注意什么？
应考虑以下因素：
在指定厚膜电阻器之前，您应该知道系统所需的欧姆值。
检查所需的公差范围。这将避免不必要的成本。
考虑功率容量以防止过热。
脉冲应用通常对厚膜电阻器有更高的要求。在这种情况下，请与制造商联系。
包括温度系数、电压系数和局部放电等参数。
决定选择您确定符合质量要求的厚膜电阻器。它们需要与系统中的组件相匹配。
确保您从具有 IATF 16949 认证的经批准的公司购买电阻器。
