电阻-电容 （RC） 变压器保护缓冲电路可保护中压配电变压器免受瞬态过电压的影响，从而最大限度地减少故障。RC 缓冲电路对于保护干式配电变压器至关重要，尤其是在与真空开关设备紧密耦合时。这些 RC 网络由 RC 配置组成，安装在变压器的高压绕组上，以减轻瞬态过电压和 dv/dt 事件。它们主要用于三相配电变压器。
中压 RC 缓冲器可抵消以下事件造成的损坏：
1.接通空载或轻载变压器。
2.变压器断电期间的瞬态恢复电压 （TRV）。
3.电流斩波 （CC）。

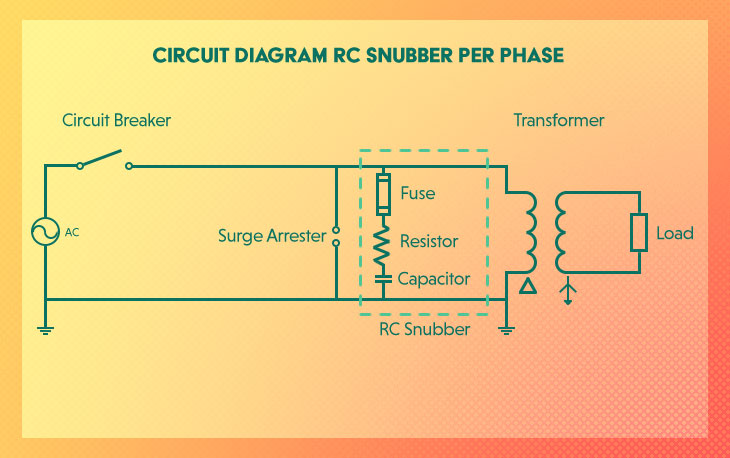

缓冲电路每相由三个基本的中压分量组成：
1.阻尼电阻器
2.浪涌电容器
3.熔断 器
Hill Tech 可以帮助您满足 RC 缓冲电路的保险丝和阻尼电阻器要求。
EAK 的 RC 缓冲电路元件

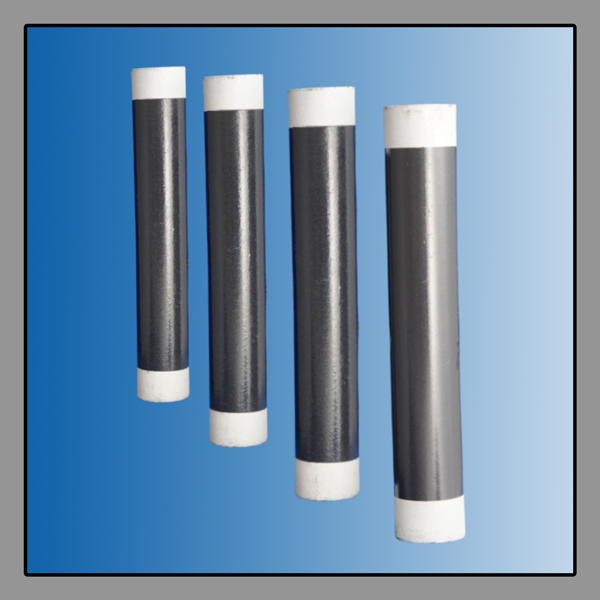

阻尼电阻器：这些无感管状功率电阻器由碳陶瓷或硅玻璃制成，本质上是无感的，可以处理具有高连续额定功率的大浪涌能量。它们具有防磁涂层和足够的长度，使其适用于中压应用。

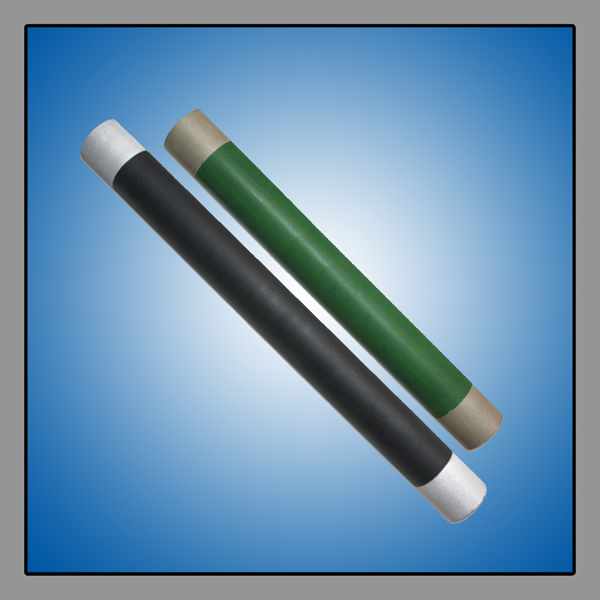

根据电阻器所需的浪涌能量和连续额定功率，应考虑两种不同的技术，即硅玻璃电阻器或碳陶瓷电阻器类型。硅玻璃管电阻器在 1000W 和 30kV 时的额定功率高达 330kJ，而碳陶瓷管电阻器在 225W 和 120kV 时的额定功率高达 119kJ。联系 EAK提出这些要求，以获得最佳技术解决方案。
根据电阻器所需的浪涌能量和连续额定功率，应考虑两种不同的技术，即硅玻璃电阻器或碳陶瓷电阻器类型。硅玻璃管电阻器在 1000W 和 30kV 时的额定功率高达 330kJ，而碳陶瓷管电阻器在 225W 和 120kV 时的额定功率高达 119kJ。联系 EAK提出这些要求，以获得最佳技术解决方案。各种安装端盖和夹子可用于安装这些电阻器。
