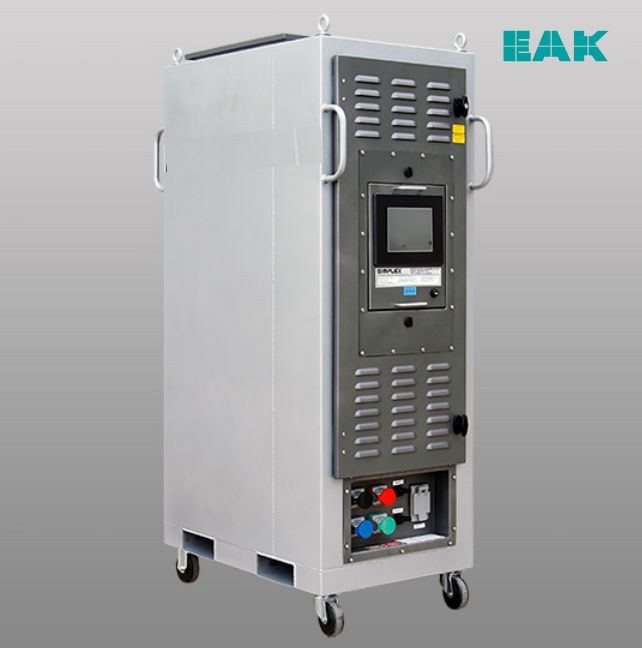

该负载专为数据中心冷水机组调试和测试应用而设计, 是一款紧凑的便携式产品，具有无限功率和水流控制功能，可实现精确的温升设置与施加的功率。鹦鹉螺是完全可联网的，可以从远程站控制单个或多个单元。
使用带有触摸屏 HMI 的 PLC，集成了温度传感器和流量传感器，并控制电动水配比阀，使操作员能够选择精确的功率水平，而不是水温上升和水流速。功率水平可在0-250kw范围内无限控制。
250KW 水冷负载组特点
常规• 负载组是一个完全独立的独立单元，包括所有阻性负载元件、负载控制、负载元件分支电路熔断器保护、主负载总线和端子、阀门和配件、控制电源、故障检测系统。
控制系统• PLC控制，带8英寸彩色TFT触摸屏HMI。屏幕配置为本地或远程操作。遥控器需要 120v 电源。
控制功能• 主控开关按钮;键盘输入负载值、应用和删除按钮;控制器自动计算降低的电压负载值，将施加电压的实际请求负载值应用到负载组的降低电压容量。水流控制：全开或恒温控制。恒温控制可以是手动的，也可以是预设的温升。操作员界面是一个基于屏幕的游标阀控制，可显示阀门位置、流量、温度输入、温度输出、温度上升。自动恒温控制允许操作员输入温升值。然后，控制器调整流速以保持该上升。控制器在高于 180°F 出口温度的温度下抑制。显示：交流三相电压和电流、频率、千瓦。报警：出口温度高、流量低、压力高 消息：正常运行、阀门打开、阀门关闭。水流量控制信息：进水温度、出水温度、整体温升、主歧管水流量、阀门位置（打开百分比）。
称重传感器• 1 x 250 kW 负载，由重型钢制外壳、负载元件、控制阀和传感器组成，如下所述：
负载元件• 浸入式，管状结构，不锈钢或Incolloy护套，铬合金导体。螺丝塞安装。
负载控制• 双向可控硅和分支电路接触器，每个 25 kw 或 50 kW 电路。
元件电路保护• 支路熔断器，每个50kW的支路或每步。
电源布线• 150°C绝缘;颜色编码和编号，XLP 绝缘
控制接线• 90°C，颜色编码和编号。
电源连接
凸轮型连接器，每相 1 个 4/0 （400A），1 个接地。安装在前面的隔板头安装连接器。
系统保护
传感器：保护高水温;水流量低;高压。检测到故障时报警和关机
传感器
主歧管流量传感器，4-20mA;进水温度热电偶、排气水温度热电偶;细胞压力。
外壳
类型 1 室内独立式。约 24“ W x 72” H x 36“ D。
水流控制• 配有主进出口截止球阀、泄压阀。进水口的电动闸阀，用于控制水流。
