虚拟负载是一种电阻器，用于加载任何射频发生器/放大器，以模拟天线以进行测试。它用于在测试或实验时允许全功率输出，而不会辐射射频信号。当射频功率转换为热量时，可以避免干扰。
业余无线电操作员（业余无线电操作员）或任何建造或试验无线电发射机的人都应该拥有并使用良好的假负载。
我注意到 eBay 上的 100 瓦 50 欧姆电阻器以 6.50 美元的价格列出五个，一个以 1.99 美元的价格列出。由于电阻器被设计为用作射频负载，我决定仅使用大多数家庭拥有的工具制作一个好的虚拟负载。100 W 电阻和 SO-239 连接器如图 1 所示。

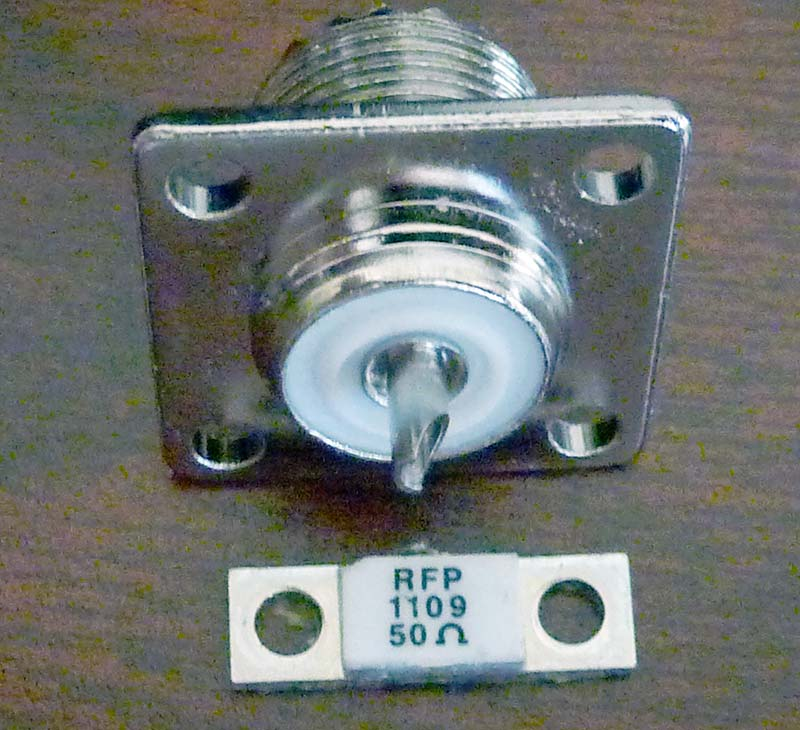

图 1.一个 100 瓦电阻器和 SO-239
我决定将电阻器安装到 SO-239 连接器的法兰上。这将形成一个非常小的电流环路，辐射很小，无需屏蔽。在环路周围流动的任何射频电流都会辐射，但当环路包围的面积变为零时，辐射也会变为零。电流环路越小，它作为天线的效果就越差。
为了将负载安装在 SO-239 上，我用钢锯切掉了连接器背面的一小部分，以便让 50 欧姆电阻安装板完全安装在 SO-239 上。有关修改后的 SO-239，请参阅图 2。使用锉刀去除任何毛刺并获得平坦的安装表面。

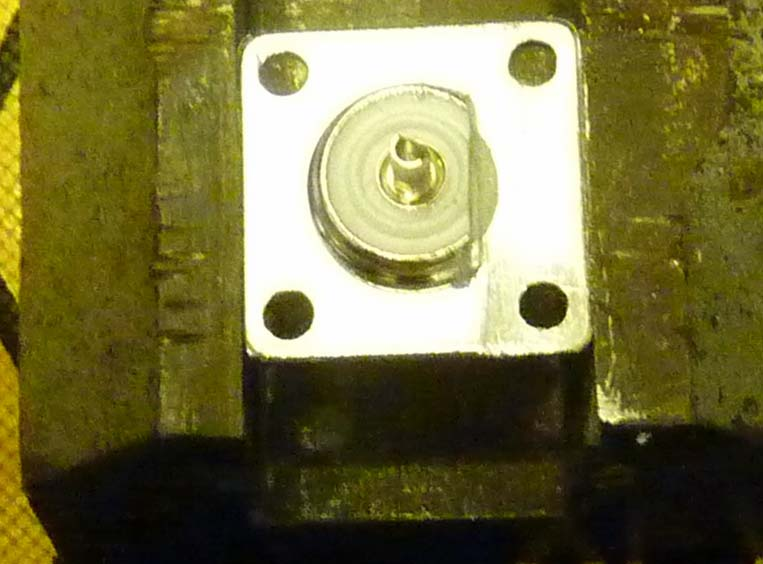

图2.修改后的SO-239
接下来，我在 SO-239 法兰上钻孔以匹配 50 欧姆电阻器的孔，并使用一些散热器化合物进行安装。我使用了 4-40 颗螺钉来避免螺母对电阻器的陶瓷主体施加压力。然后，我用一小块铜箔将电阻器连接到SO-239的中心引脚。如果您没有箔纸，请使用一些焊芯或从同轴电缆屏蔽层上剥离的编织层。电阻器的另一根引线是其安装基板。

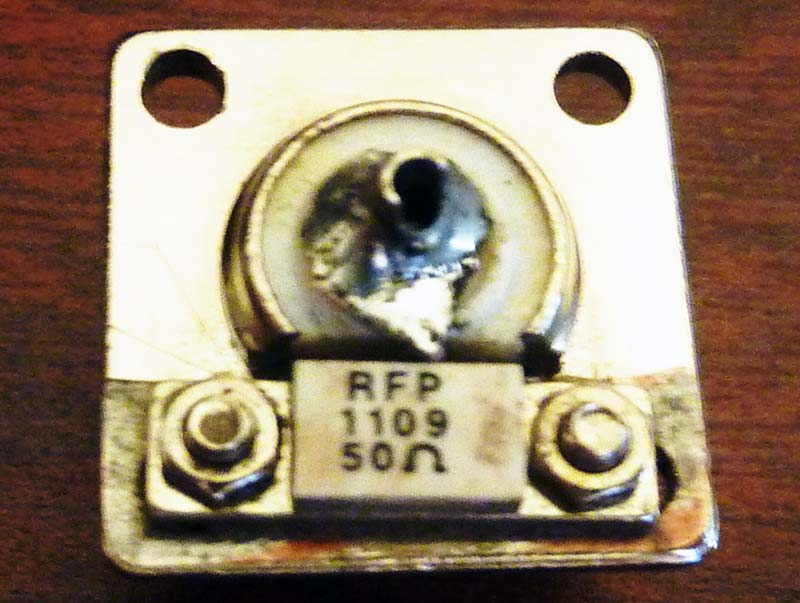

图3.虚拟负载
我用天线分析仪检查了 VSWR，它是 1：1 高达 175 MHz（我的测试极限）。该电阻器的额定使用频率高达 3 GHz。如果你打算在 450 MHz 以上使用它，我会测试你构建的那个，看看它保持在 50 欧姆。
如果没有散热器，这个虚拟负载将耗散 5 瓦，热量进入 Pl-259 配对连接器及其同轴电缆。对于低占空比，它可能需要更高的功率。
那么挑战就变成了如何在几分钟内耗散 50 瓦的 CW;50 瓦是大多数 100 瓦收发器的最大 100% 占空比连续输出功率。这需要一个散热器，任何人都可以只使用手动工具添加。
我选择了 1/2 英寸的铝角长度。我把它剪了大约七英寸长。我锉掉了一个部分圆圈，这样我就可以在角铁和 S0-239 之间获得更多的接触面积。
在第一次尝试时，我锉得太多了，并且将安装螺钉钻得太靠近角度的弯曲。它没有平放在 S0-239 连接上。然后，我确保角度中的安装孔位于位置，以便在拧紧螺钉时将其平拉到 SO-239 法兰上。
我将安装点偏移了 2 英寸到 5 英寸，以便使用一杯冰水作为散热器的一部分进行额外的耗散。我使用了一些用 6-32 个螺钉安装在角度上的散热器化合物。
当用冰水耗散 50 瓦两分钟时，50 欧姆电阻器的顶面低于 212°F;请参阅图 4。在冰水中，干负荷的散热器耗散了 50 瓦。

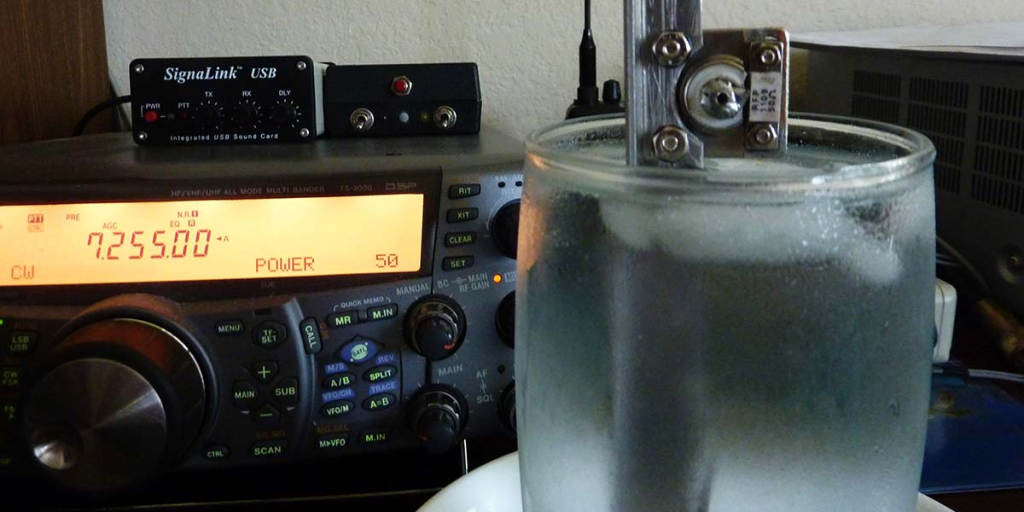

图4.散热器在冰水中，干负荷耗散 50 瓦
我没有给出任何钻孔和锉削的确切测量值，因为不需要。这很容易引起人们的注意。
零件清单
- 每个设备都需要以下内容：
- 100W 50欧姆电阻
- SO-239 连接器
- 6“ 的 1/2” 铝角
- 单管散热片化合物
