Views: 2

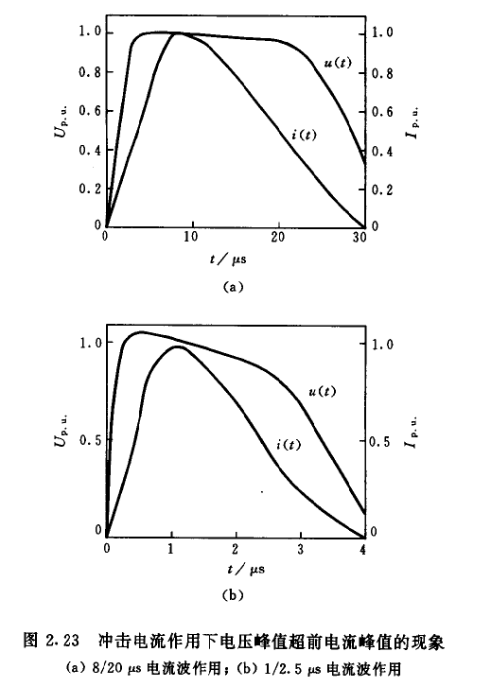

在大冲击电流的作用下,ZnO非线性电阻具有动态伏安特性,作用在阀片上的实时电压值不仅和实时电流值有关,而且和波头时间有关，并导致冲击电压和冲击电流不是同时而是电乐先于电流达到峰值。图2.23所示为文献[45]实测的对应8/20us和1/2.5us的双指数电流冲击波的电压响应,作用在ZnO阀片上的电压均超前电流到达峰值,试验中的测量采用带孔阀片的同轴布置方式，可以减小试验回路中电感的影响。所有测量结果表明，在雷电流范围内电压峰值都比电流峰值出现早。
另外比较图2.23(a)和(b)可以看出,1/2.5us电流波形的冲击残压明显高于8/20us的冲击残压。说明ZnO阀片的冲击残压还与波头时间有关,波头时间越短,冲击残乐越高。试验表明,当施加的冲击电流的波头时间小于8ps时,动态效应就比较明显，如冲击电流幅值不变,其波头时间从8μs减小到1us时,残压增加6%左右[46]。

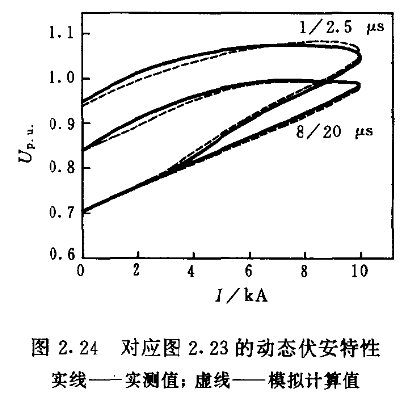

图2.24所示为对应图2.23中电流电压的实时波形所作的动态伏安特性。从图中可以看出,动态伏安特性呈回环状。
般采用的式(2.1)和式(2.2)所示为ZnO阀片中电流密度和电压梯度幅值间的对应关系,通常称为静态伏安特性，可表示为U=f(I)(2.39)即电压幅值U是电流幅值】的函数。实际上在冲击电流作用下电压幅值不仅与电流幅值有关,而且还与其变化率有关:
u-パ1照(2.40)即动态伏安特性的电压幅值是电流幅值和电流变化率的函数。
