高能吸收碳复合电阻器的技术规格书参考

Views: 9

技术特点

碳复合吸能电阻器  100%活性材料。 无感特性,工作频率可达兆赫范围。 适用于空气、SF6 能吸收高脉冲能量,适用于强脉冲过负荷等严苛工作场合。 适用于电力传输,电力牵引,脉冲电源,感应加热等应用场合。

EAK,EVTOL垂直起降,高能吸收碳复合电阻器的技术规格书参考,合金电阻的应用,水冷电阻,泄放电阻,合金电阻,厚膜电阻,预充电阻

实心陶瓷功率电阻的特点: 1. 由粉状的电阻材料混合烧结而成,通体导电; 2. 瞬间可吸收高能量,耐高压,无寄生电感; 3. 高可靠性,不会发生线绕电阻断线的风险; 4. 小体积,节省空间。

电气参数:

单位厚度最大电压耐受(Vw):

电压(rms):Vw(空气)=0.87×(R/T×A/L) KV/cm(T为电压波形持续时间)

电压(冲击):Vw(空气)=4.3× (log⁡(R/2.54×A/L)) KV/cm (1.2/50us波形)

Vw(空气)=3.0×log⁡(R/2.54×A/L) KV/cm(50/1000us波形)

Vw(空气)=1.5×log⁡(R/2.54×A/L) KV/cm(100/10000us波形)

A:导电路径的截面积(cm²);L:导电路径长度(cm)

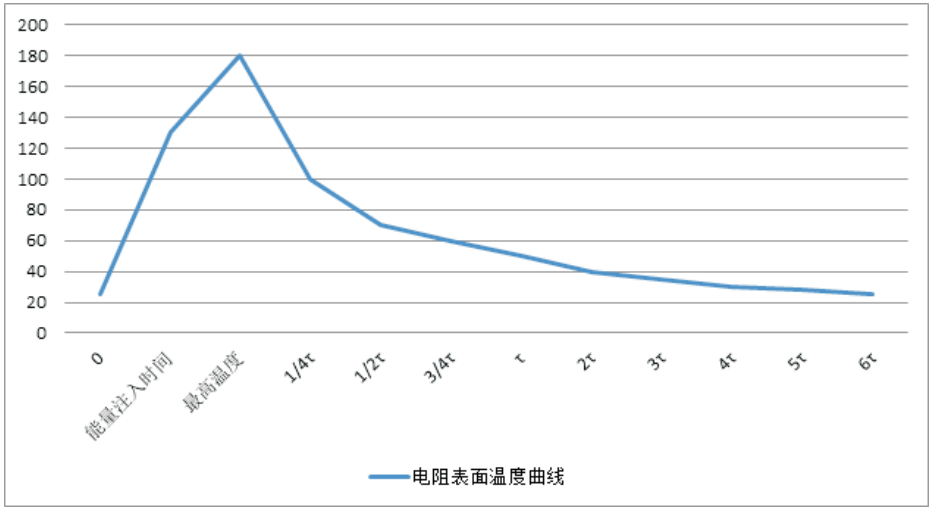

冷却时间: 热时间常数:Γ(s)=Emax(25℃)/Wmax(25℃), 其中Emax(25℃):环境温度下注入能量

Wmax(25℃):环境温度下的标称功率 冷却时长:t≥4M

EAK,EVTOL垂直起降,高能吸收碳复合电阻器的技术规格书参考,合金电阻的应用,水冷电阻,泄放电阻,合金电阻,厚膜电阻

高能碳复合电阻的设计选型有任何疑问,请及时与EAK技术人员联系。
