ZnO非线性电阻片功率损耗的频率特性

Views: 0

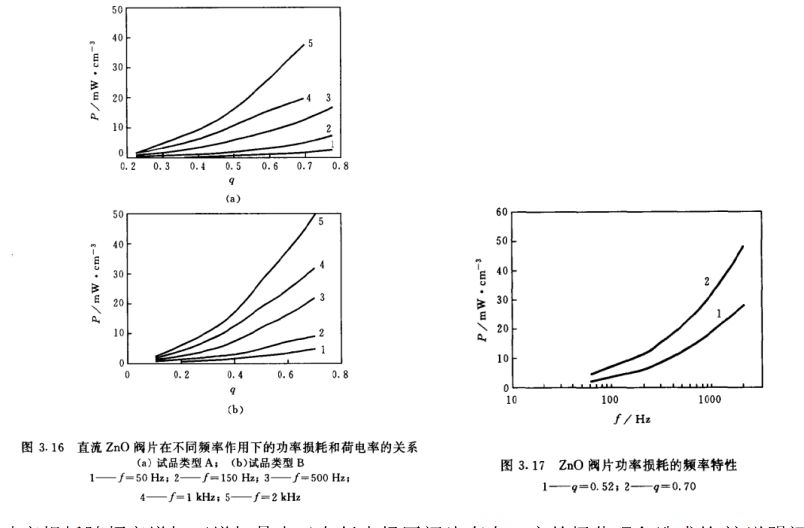

对不同频率正弦交流电压作用下直流氧化锌阀片的功率损耗进行了测量。图3.16(a)和(b)分别为试品类型A和试品类型B两种直流ZnO阀片在不同频率电压作用下的功率损耗随荷电率变化的特性。两种阀片的功率损耗都随频率和荷电率的增加而增加。当频率达到1kHz或以上时,阀片的功率损耗增加得很快。图3.17所示为在荷电率q-0.52和q-0.70的电压作用下,阀片试品类型B的功率损耗的频率特性。

EAK,EVTOL垂直起降,ZnO非线性电阻片功率损耗的频率特性,合金电阻的应用,水冷电阻,泄放电阻,合金电阻,厚膜电阻,预充电阻

功率损耗随频率增加而增加是由于在低电场区阀片存在一定的极化现象造成的,这说明阀片等效电路中应考虑与所加电压频率或作用电压的变化率有关的因素。因此,如果氧化锌阀片长期在较高频率电压作用下工作,则其荷电率必须取较低的值。

EAK,EVTOL垂直起降,ZnO非线性电阻片功率损耗的频率特性,合金电阻的应用,水冷电阻,泄放电阻,合金电阻,厚膜电阻

由以上试验结果可以认为,由于换流站内阀侧和桥侧电压波形中含有多种高次谐波,导致工作电压下阀片的功耗有所增加。由于2nO电阻的非线性特性,给定量地估计实际电压波形中各种谐波对功耗的影响带来困难。因此采用实际电压波形研究阀片的功耗特性及其长期稳定性具有十分重要的意义。

EAK,EVTOL垂直起降,ZnO非线性电阻片功率损耗的频率特性,合金电阻的应用,水冷电阻,泄放电阻,合金电阻,厚膜电阻

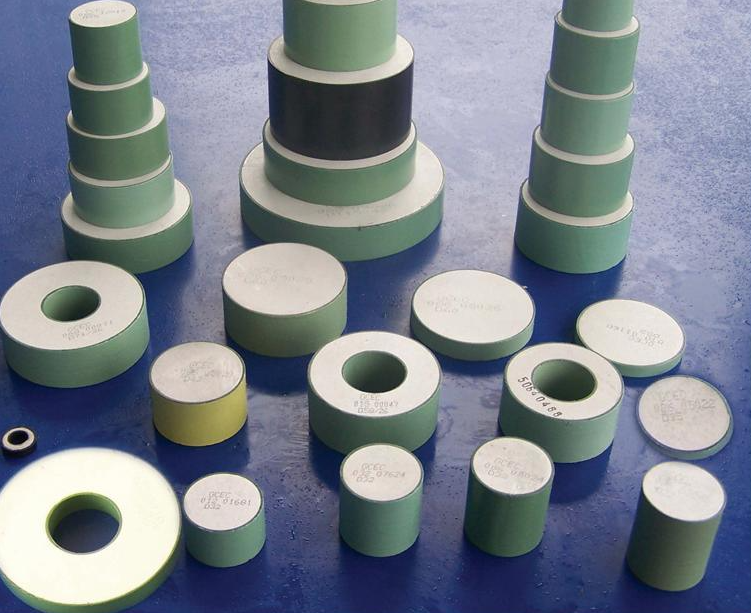

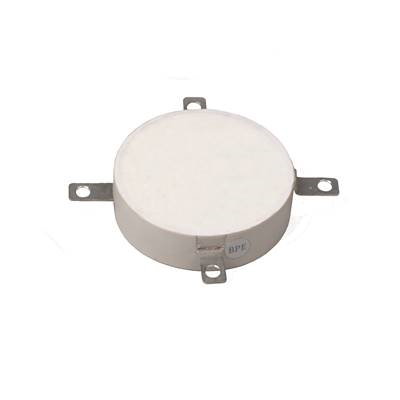

EAK高能吸收电阻片  非线性电阻
