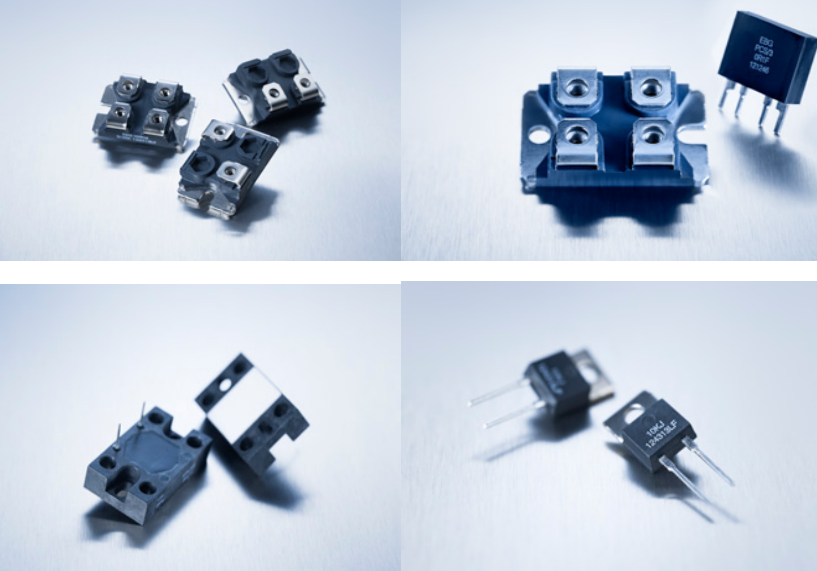

由于我们的非电感设计,这些元件非常适合高频和脉冲负载应用。通过直接安装在散热器上,可以实现显著的成本优势。EAK可提供双端子或四端子版本。甚至双电阻可用。主要应用有:变速驱动器;电源;控制设备;电信;机器人;电机控制和其他开关设备。根据要求提供特殊和定制设计的组件。
电阻范围:0.1Ω至1兆欧
容差范围:±1%、2%、5%、10%
温度系数(>1ohm):±250 ppm(参考温度为+105°C时)至+25°C),根据要求提供更好的TCR
工作电压:500 V(可根据特殊要求高达1000 V)
85°C时的额定功率:200 W
短时过载:在85°C的底壳温度下,1.25倍额定功率10秒,ΔR=0.4%的最大值。
局部放电:高达2000 Vrms/80
耐电压:绝缘强度高达4,000 V直流对地
绝缘电阻:10 GΩmin在1千伏直流电
R1和R2之间的隔离电压:500 V 1000V可根据特殊要求提供
对冷却板的耐热性:Rth<0.35 K/W
电容/质量:45 pF(典型值)
串联电感:HXP-1典型的40 nH
使用范围:—55摄氏度至+155摄氏度
安装-底座(静态)的最大扭矩:1.5 Nm M4螺钉
安装–触点(静态)的最大扭矩:1.3 Nm M4螺钉
外壳材料符合UL94-V0标准
标准储存条件:0至85°C,最大相对湿度为80%至少12个月。

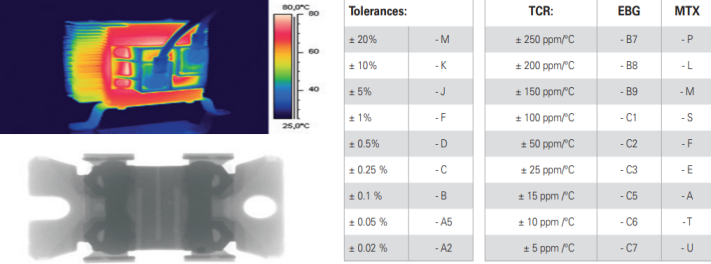

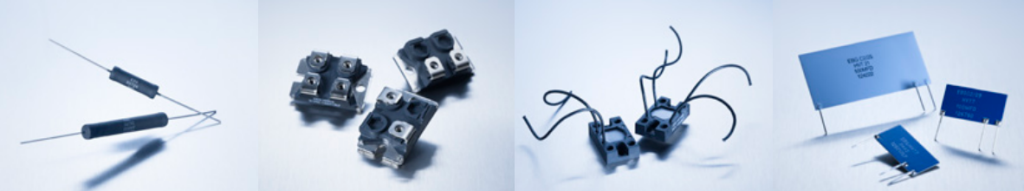

EAK专注于高科技电子元件,而不是普通产品。EAK的电阻元件提供非常低的和受控的温度和电压系数,高稳定性,高温操作和非常严格的公差等特性。所有产品符合适用的环境要求,电阻器产品线包括各种各样的金属氧化物产品,采用我们独有的配方。我们提供不同的风格选择,如扁平,圆柱,分隔器等。EAK通过了 ISO 9001认证。我们的客户群包括世界各地的许多财富500强企业。我们鼓励您联系我们的技术人员,以帮助协助您开发/设计您的个别电阻器的需求。EAK的研究和评估能力包括但不限于操作复杂的X射线设备以及热成像系统。
