EAK封装的TO-247功率电阻器为设计工程师提供稳定的晶体管式封装的大功率电阻器件，功率为100W-150W。这些电阻器专为需要精度和稳定性的应用而设计。该电阻器采用氧化铝陶瓷层设计，可将电阻元件和安装片分开。

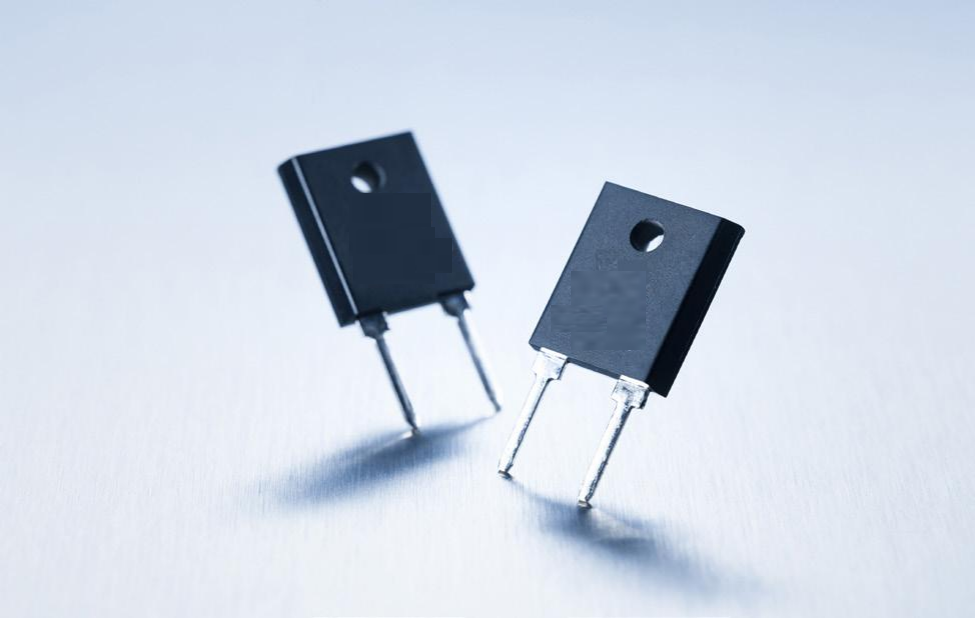

EAK模压TO-247厚膜功率电阻器
这种结构提供了非常低的热阻，同时确保了端子和金属背板之间的高绝缘电阻。因此，这些电阻器具有非常低的电感，使其成为高频和 高速脉冲应用。
电阻器的电阻范围为0.1Ω至1MΩ，工作温度范围为-55°C至+175°C。
EAK还将生产这些规格之外的设备，以满足客户的要求。EAK功率电阻器符合 RoHS 标准，采用无铅端接。
特征：
模制外壳，提供保护，易于安装。
无感设计，电气隔离外壳。
25°C 外壳温度下为 100 瓦，安装散热器。
TO-247 型Power封装。
应用：
射频功率放大器中的终端电阻。
低能量脉冲负载，电源中的栅极电阻器。
CRT 监视器中的 UPS、缓冲器、电压调节、负载和泄放电阻器。
特点：
M3螺丝安装到散热器。模制外壳提供保护，易于安装。非感应设计，电气隔离外壳。
应用：低能量脉冲负荷。电源中的栅极电阻。不间断电源、缓冲器、电压调节。射频功率放大器的终端电阻。CRT显示器中的负载和卸载电阻。电阻具有非常低的电感，使其成为高频和高速脉冲应用的理想选择。其他应用包括自动化测试设备、高频缓冲器和脉冲处理电路、电机控制和驱动电路、开关模式电源、负载电阻、汽车电子、工业电源设备、UPS系统和工业计算机。
产品特征:
阻值范围:0.2Ω~1MΩ
阻值精度:士1%~士10%(根据需要可生产士0.5%)温度系数:最好可做到士50ppm/°C(25°C~105°C)
额定功率:25°C额定功率100W，最大工作电压700VDC。
介质耐压:1,800VAC
绝缘阻值:最小10GQ
瞬间过负荷:2倍额定功率，但不超过1.5倍最大连续工作电压，连续5秒钟，AR≤士(0.3%R+0.001Q)。
功率耐久性:额定功率2,000小时，MIL-R-39009D R<士(1.0%R+0.001Q)。
耐湿特性:MIL-Std-202，方法106，AR≤±(0.5%R+0.0012)。
热冲击:MIL-Std-202，方法107，条件F，AR≤士(0.3%R+0.001Q)。
引出端强度:MIL-Std-202，方法211，条件A，拉力测试2.4牛顿，
ΔR≤±(0.2%R+0.0012)。
高频振动:MIL-Std-202，方法204，条件D，AR≤士(0.2%R+0.0012)。
工作温度范围:-55°C~+175°C
引线材料:抗氧化镀锡铜线
使用M3螺丝最大扭矩:0.9Nm
散热器安装式功率薄膜电阻器应用指南
了解温度和额定功率：

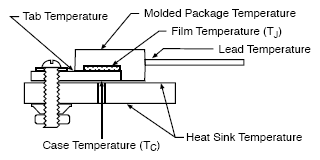

图1 – 了解温度和额定功率
TO型功率厚膜电阻器的最大额定功率由外壳温度（TC） 在 25°C 时。 这与功率半导体行业验证和建立的方法相同。 外壳温度是在电阻器处于电气负载时，在与散热器接触的电阻器安装表面中心测得的温度。 外壳温度与成型体温度、凸片温度、引线温度或环境温度不同（如图 1 所示）。
使用外壳温度，我们可以确定电阻膜的温度（TJ). 这是至关重要的因素，因为早期的器件故障通常可追溯到电阻膜的温度过高。 过高的薄膜温度会导致电阻值漂移或缩短组件寿命。 适当的热设计，然后进行温度测量以验证设计，以及一致的安装程序将避免这些问题。
导热材料的组装：
由于电阻器封装和散热器之间的配合表面存在变化，因此会产生空隙。 这些空隙将大大降低 TO 型设备的性能。 因此，使用热界面材料来填充这些空气空隙非常重要。 有几种材料可用于降低电阻器和散热器表面之间的热阻。
图2 – 弹簧夹安装技术
导热硅脂是导热颗粒与流体结合形成类似润滑脂的稠度的组合。 这种液体通常是硅油，但现在有非常好的“非硅”导热硅脂。 导热硅脂已经使用多年，通常是所有可用导热材料中热阻最低的。
导热垫片是导热硅脂的替代品，可从许多制造商处获得。 这些导热垫有片状或预切割形状，专为各种标准封装（如 TO-220 和 TO-247）而设计。 导热垫片是海绵状材料，需要均匀的压力和牢固的性能才能正常工作。
硬件组件的选择：
在良好的散热设计中，适当的硬件是一个极其重要的考虑因素。 硬件必须通过热循环在设备上保持牢固均匀的压力，而不会使散热器或设备变形。
许多设计师更喜欢使用弹簧夹代替螺钉组件，将 DeMint TO 型功率电阻器连接到散热器。 这些弹簧夹可从多家制造商处获得，这些制造商提供了许多标准弹簧和散热器，专门设计用于夹子安装 TO-220 和 TO-247 封装。 弹簧夹具有许多易于组装的优点，但其最大的优点是在功率电阻器的中心始终如一地施加最佳力（如图 2 所示）。
图3 – 螺钉和垫圈安装技术
螺钉安装 – 与螺钉一起使用的 Belleville 或锥形垫圈是连接到散热器的有效方法。 Belleville 垫圈是一种锥形弹簧垫圈，设计用于在很宽的偏转范围内保持恒定压力。 垫圈可承受长期的温度循环，而不会发生压力变化。图 3 显示了将 TO 型封装螺钉安装到散热器的一些典型硬件配置。 不应使用平垫圈、星形垫圈和大多数分体式锁紧垫圈代替 Belleville 垫圈，因为它们不能提供恒定的安装压力，并且可能会损坏电阻器。
组装注意事项：
避免将这种 TO 型系列功率电阻器用于 SMT 组装。
必须避免在高工作温度下软化或蠕变的塑料安装硬件。
切勿让螺钉头接触电阻器。使用平垫圈或锥形垫圈均匀分布力。
避免使用钣金螺钉，因为这些螺钉容易卷起孔的边缘并在散热器上产生破坏性的毛刺。
不建议使用铆钉。使用铆钉很难保持一致的压力，并且很容易损坏塑料包装。
不要扭矩过大。如果螺钉太紧，包装可能会在离螺钉最远的一端（引线端）破裂或有向上弯曲的趋势。不建议使用气动工具。
