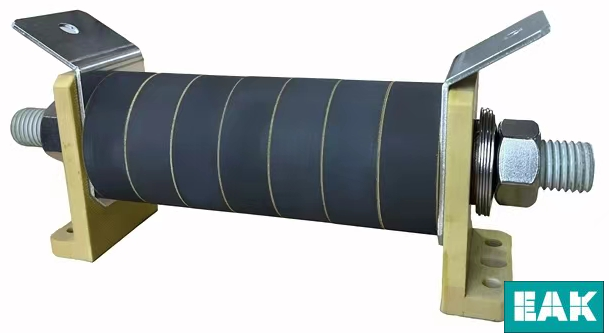

EAK实心碳电阻器在高能量和高电压应用中具有无与伦比的性能。这些无感陶瓷复合电阻器设计用于脉冲整形、撬棍、电容器充电/放电……任何需要低电感以及极端电压和能量的应用。它们非常适合用于脉冲功率系统，在这些系统中，这些电阻器将能量均匀地分布在整个结构中，以实现低热应力。标准的高温有机硅涂层增强了空气中的高压性能。可选配置可优化其他气体或流体电介质的性能。
实心碳电阻器的维持能量范围从焦耳到兆焦耳，频率高达兆赫兹，可用于最苛刻的应用，如电力传输、牵引、AC/DC驱动器、脉冲功率、虚拟负载、感应加热和脉冲形成网络。

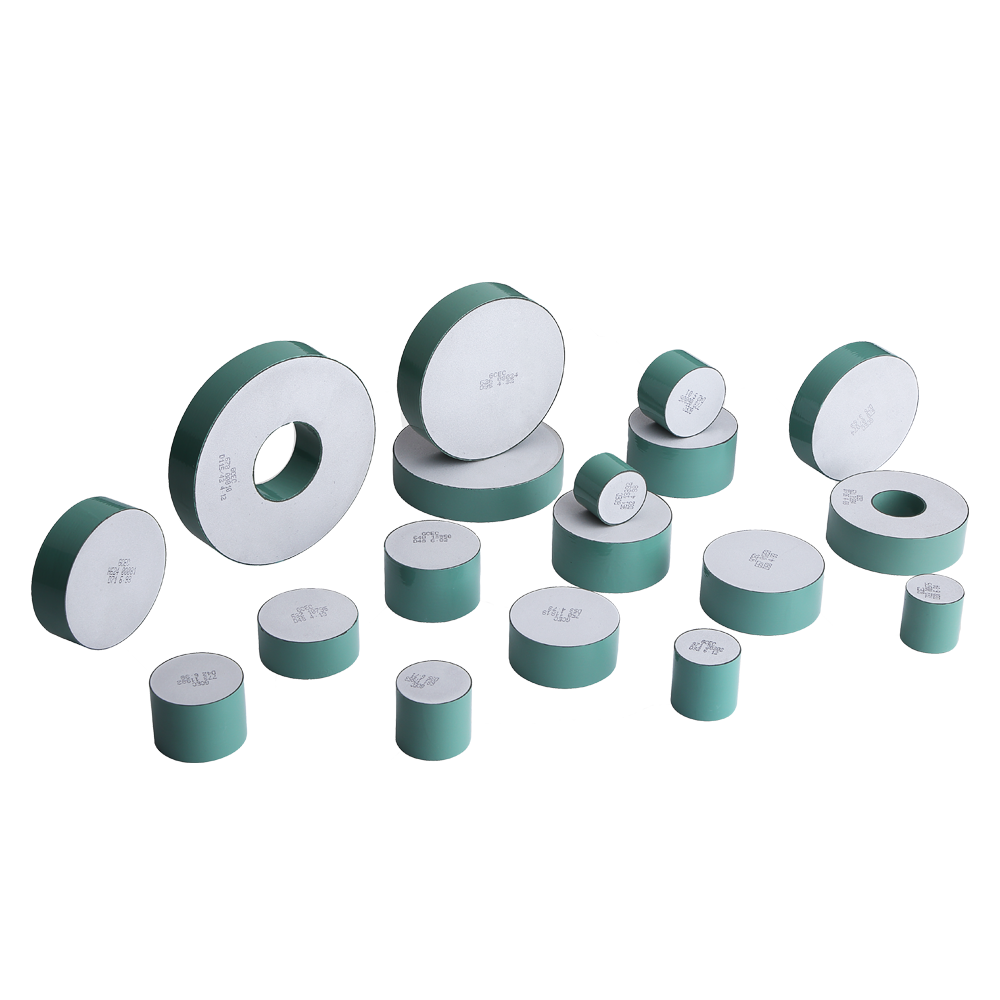

功率耗散高能磁盘电阻器产生的热量主要通过暴露表面区域的辐射和对流消散。在受限制的区域内，可以采用数学模型来进行传热估算。 可以通过一个或两个安装面进行传导冷却，可实现更高的功耗:空气散热器水冷散热器。
应用
EAK实心碳电阻器最常用于低重复率放电、撬棍、脉冲整形或其他脉冲负载。在实践中，通常选择单个电阻盘或组合，以产生不超过 100°C 的预期施加能量。由于质量较大，脉冲之间需要相对较长的冷却时间，或者必须允许额外的热容量。
高浪涌额定能量
高耐压
非感应电阻率范围宽
空气/油/SF6环境
单片或模块化组件
功耗
EAK实心碳电阻器的连续功率耗散取决于所使用的安装方法。在自由空气中，每平方厘米暴露表面积 25 瓦是保守的经验法则。因此，一个 50 毫米的圆盘，正面和外围都暴露在外，可以很容易地耗散 20 瓦。通过安装表面的传导冷却，将风冷或水冷散热器应用于单面或双面，从而实现更高的功率耗散。

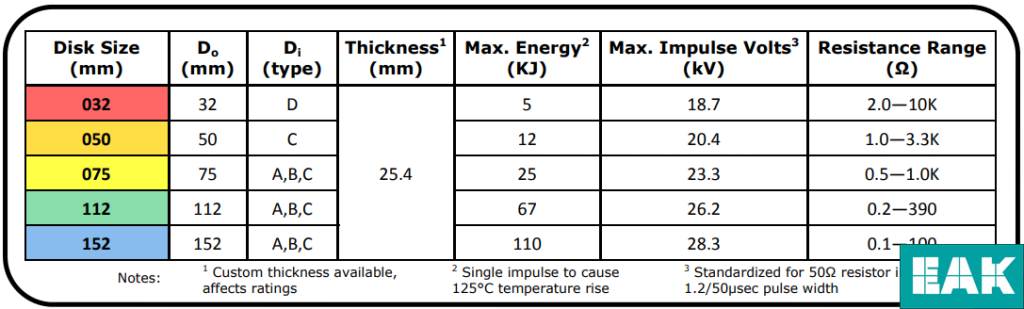

脉冲电压：最大冲击电压主要与电阻值和脉冲宽度有关，其次是表面温度和介电介质的函数。下图显示了空气中标准化 1.2 / 50 μsec 脉冲宽度的最大脉冲电压范围。
