TC系列

Views: 40

装配结构


TC型盘式碳复合电阻片,电极端面采用喷铝工艺,使用时需要在两端压装电极。根据不同的需求参数,包括脉冲注入能量及负载功率,
选择合适的尺寸及数量,可以使用绝缘支架安装或者直接铜排固定安装。
注意:为保证盘式电阻片的电极接触,需要保证电阻片装配时有足够的压接力。
安装压接力: F=24X(Do-Di )
0.7
(±50%),其中Do为电阻片外径,Di为内孔孔径

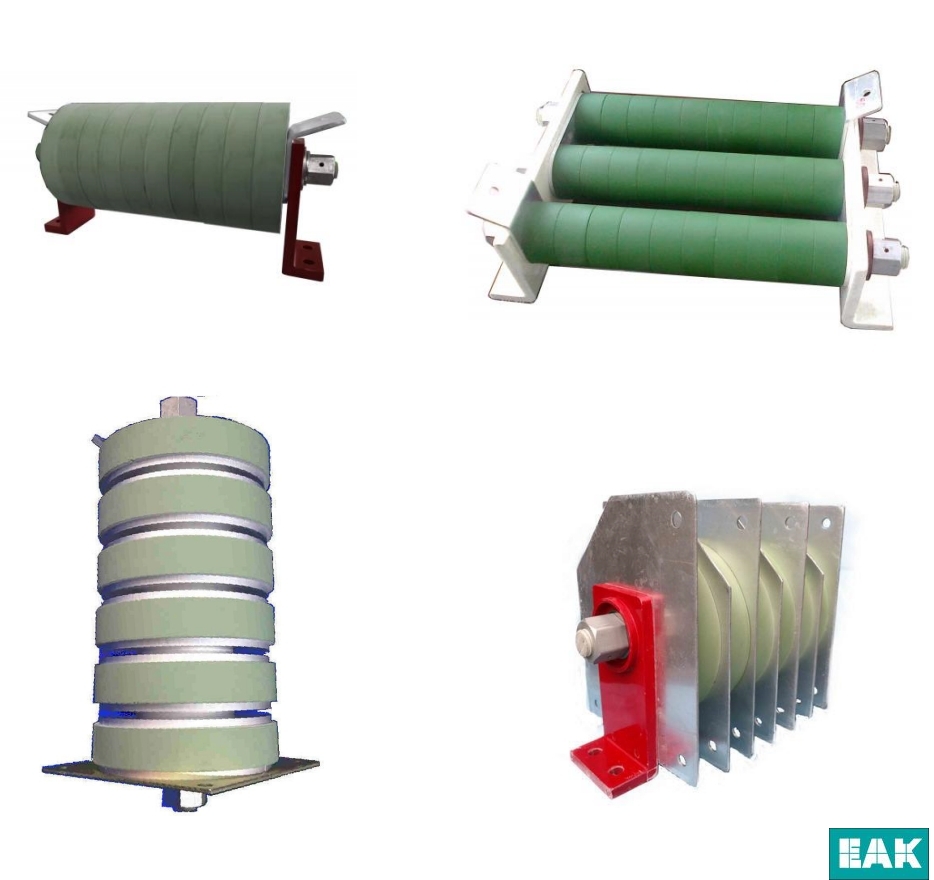

装配结构示意如下:

TC系列
